D型系列旋转接头

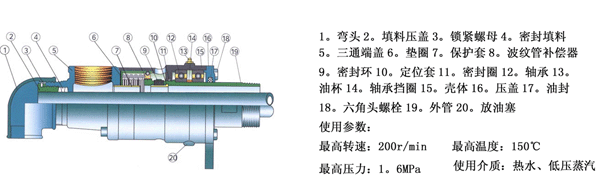

D系列旋转接头采用双端面密封,结构较复杂.滚动轴承使摩擦扭矩相对减小,不锈钢波纹 管补偿器使旋转接头更耐腐蚀,且弹簧外装不与介质接角使密封更可靠.与设备相连的外管(19)是主要的旋转部件.平面密封环(9)靠定位套(10)定位浮动在外管.补偿器(8)间并组成双端面密封摩擦副;弹簧随时提供密封所需的端面压力.为了便于观察密封环磨损及密封状况,在壳体(15)上设有观察孔.在高温时,轴承应注意定期润滑.

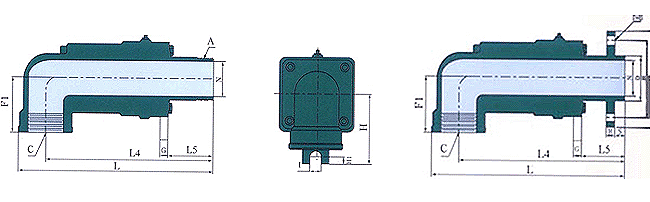

规格尺寸
| 规格 | 型号 | A | C | F1 | G | H | H1 | I | L | L4 | L5 | N | O | P | Q | R | S | T | U |
| 10 | DD-10 | R3/8 | Rc3/8 | 40 | 8 | 55 | 18 | 14 | 164 | 149 | 36 | 10 | - | - | - | - | - | - | - |
| 15 |
DD-15 DD-F15 |
R1/2 | Rc1/2 | 40 | 8 | 55 | 18 | 14 |
175 182 |
158 170 |
42 57 |
14/10 | 26 | 65 | 95 | 14 | 8 | 4 | 14 |
| 20 |
DD-20 DD-F20 |
R3/4 | Rc3/4 | 45 | 10 | 65 | 21 | 18 |
197 201 |
177 181 |
45 49 |
18 | 29 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 |
DD-25 DD-F25 |
R1 | Rc1 | 55 | 10 | 70 | 18 | 14 |
256 257 |
231 232 |
63 64 |
25 | 40 | 85 | 115 | 16 | 10 | 4 | 14 |
| 32 |
DD-32 DD-F32 |
R1-1/4 | Rc1-1/4 | 78 | 11 | 82 | 25 | 18 |
264 266 |
234 236 |
57.5 59.5 |
32 | 44 | 100 | 140 | 18 | 12 | 4 | 18 |
| 40 |
DD-40 DD-F40 |
R1-1/2 | Rc1-1/2 | 83 | 10 | 92 | 25 | 20 |
288 299 |
256 267 |
60 71 |
38 | 49 | 110 | 150 | 18 | 12 | 4 | 18 |
| 50 |
DD-50 DD-F50 |
R2 | Rc2 | 88 | 10 | 95 | 21 | 18 |
308 320 |
270 282 |
56 68 |
50 | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
| 65 |
DD-65 DD-F65 |
R2-1/2 | Rc2-1/2 | 110 | 14 | 120 | 40 | 20 | 359 | 314 | 72 | 65 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
| 80 |
DD-80 DD-F80 |
R3 | Rc3 | 115 | 16 | 130 | 38 | 24 |
404 385 |
348 329 |
94 75 |
75 | 90 | 160 | 200 | 20 | 20 | 8 | 18 |
| 100 |
DD-100 DD-F100 |
R4 | Rc4 | 146 | 20 | 160 | 40 | 28 | 532 | 464 | 109 | 100 | 118 | 180 | 220 | 22 | 22 | 8 | 18 |
