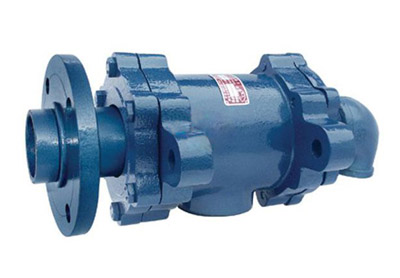

Q1S-G/Q1S-GF系列

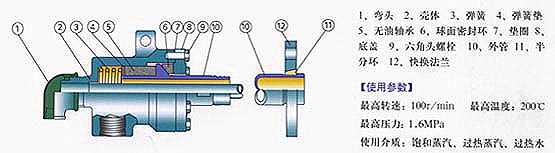

Q1系列旋转接头采用球面密封结构,可自动调心,自动补偿,可适用于转速不高,同轴度不好的设备. 其结构简单,密封可靠,不需润滑,是应用广泛的一种旋转接头.如下图所示:处管(10)可直接连接到辊筒上随其同步运转,为主要的旋转部分,经过精加工的外管球面底盖(8)和密封环(6)共同组成动密封摩擦副,密封环浮动在外管球面和底盖之间,但并不与壳体(2)接角.无油轴承(5)在壳体和外管间起支撑和导向作用.当密封环磨损时,借助弹簧和介质压力,壳体将向远离轴头方向缓慢移动以补偿密封环的正常磨损,因此旋转接头和管路连接必须用金属软管,这样旋转接头才能自由地向远离轴头方向缓慢移动,旋转接头才可保持密封.



表格一

规格
型号
A
B
C
D
E
F1
F2
H
I1
I2
J
K
L
L1
L2
L4
L5
M1
M2
N
O
P
Q
R
S
T
U
20
QlS-G20-8
QlS-GF20-8
R3/4
G1/4
Rc3/4
Rc1/2
96
48
30
58
12
-
30
34

199
214

184
199
165
180
117
132
39
54
80
96
66
81
18
27
75
105
16
8
4
14
25
QlS-G25- 10
QlS-GF25-10
R1
G3/8
Rc3/4
Rc1/2
76
35
33
54
-
11
25
34
239
243
224
228
180
207
155
159
48
52
105
109
93
97
25
33.5
85
115
16
8
4
14
32
QlS-G32-15
QlS-GF32-15
R1-1/4
G1/2
Rc1
Rc1/2
120
63
38
70
-
14
34
48
256
260
241
245
233
237
155
159
59
63
112
116
95
99
30
42
100
140
18
12
4
18
40
QlS-G40-20
QlS-GF40-20
R1-1/2
G3/4
Rc1-1/4
Rc3/4
130
70
43
78
-
16
32
45
297
297
279
269
187
69
133
117
38
48
110
150
18
12
4
18
50
QlS-G50-25
QlS-GF50-25
R2
G1
Rc1-1/2
Rc1
160
85
51
95
18
-
40
45
318
323
297
302
285
290
186
191
64
69
124
129
104
109
48
60
125
165
20
15
4
18
65
QlS-G65-32
QlS-GF65-32
R2-1/1

G1-1/4

Rc/2
Rc11/4
140
90
62
95
20
-
50
55
399
414
371
386
351
366
200
215
81
96
220
235
195
210
64
78
145
185
20
18
4
18
