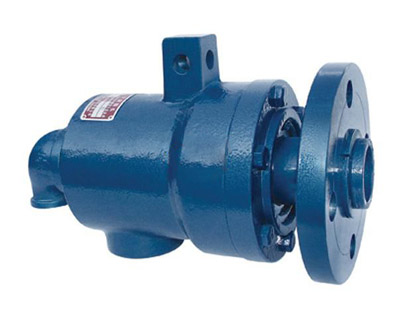

QS-G/QS-GF型旋转接头

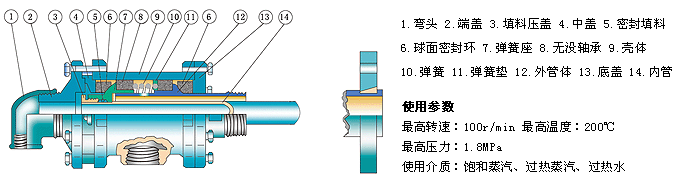

其结构简单,密封性能稳定,维护方便,.其结构如图所示:外管体(12)直接接到辊子或烘筒上,为主要的旋转部件;经过精加工的外管体球面.底盖(13).底平面和浸渍石墨球面密封环(6)共同组成密封可靠的动密封摩擦副;球面密封环(6)在其壳体(9)内的环形空间中滑动,加之无油轴承(8)与壳体(9)的紧密配合,使旋转接头自由支撑,故对装机精度要求不高;球面密封环磨损后,借助于弹簧(10)的预压力随时得到补偿,补偿时壳体缓缓向后移动,并可通过外管体(12)上的刻线观察到密封件的磨损程度;当蒸汽.水或其它介质流经球面密封环(6)和无油轴承(8)时,形成一层很薄的液膜,提供密封和润滑,从而减轻摩擦和磨损,延和了使用寿命.另外,壳体上采用双支耳支撑,使大规格旋转接头支撑更平稳,密封更稳定.

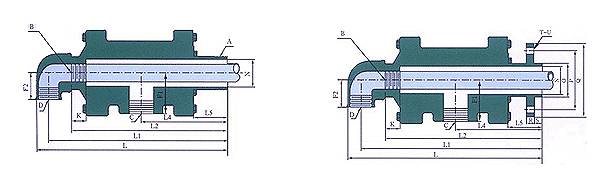

规格尺寸
| 规格 | 型号 | A | B | C | D | F1 | F2 | K | L | L1 | L2 | L4 | L5 | N | O | P | Q | R | S | T | U |
| 65 | QS-G65 | R2-1/2 | G1-1/4 | Rc2 | Rc1-1/4 | 90 | 62 | 55 | 431 | 403 | 383 | 198 | 80 | 64 | - | - | - | - | - | - | - |
| 80 | QS-G60 | R3 | G1-1/2 | Rc2-1/2 | Rc2 | 110 | 72 | 50 | 518 | 482 | 440 | 233 | 90 | 75 | - | - | - | - | - | - | - |
| 100 | QS-G100 | R4 | G1-1/2 | Rc2-1/2 | Rc2-1/2 | 130 | 90 | 50 | 538 | 492 | 440 | 273 | 90 | 97 | - | - | - | - | - | - | - |
| 65 | QS-GF65 | - | G1-1/4 | Rc2 | Rc1-1/4 | 90 | 62 | 55 | 446 | 418 | 398 | 213 | 95 | 64 | 78 | 145 | 185 | 20 | 18 | 4 | 18 |
| 80 | QS-GF80 | - | G1-1/2 | Rc2-1/2 | Rc2 | 110 | 72 | 50 | 518 | 482 | 440 | 233 | 90 | 75 | 90 | 160 | 200 | 20 | 20 | 8 | 18 |
| 100 | QS-GF100 | - | G1-1/2 | Rc2-1/2 | Rc2-1/2 | 130 | 90 | 50 | 538 | 538 | 492 | 273 | 90 | 97 | 112 | 180 | 220 | 22 | 22 | 8 | 18 |
|
